发电侧一次调频主动测试优化系统介绍

一、产品概述

一次调频子站系统是用于风电、火电、光伏机组一次调频监测、一次调频考核的辅助系统。该系统承担了数据采集、数据处理、数据分析、数据存储与读取、远程通信、人机交互等任务，以实现火电机组实时一次调频监测、一次调频考核及模拟频差测试的功能，保障了发电厂站经济效益、保证电力系统安全稳定运行。

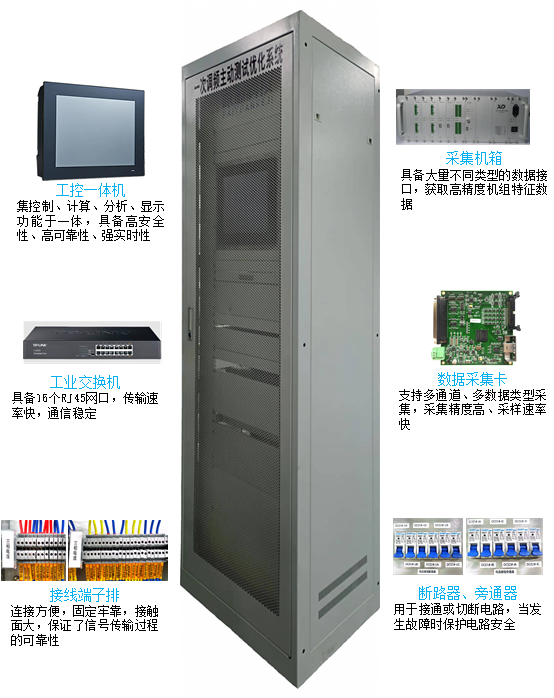

二、系统硬件结构

三、系统的主要功能

系统能同时对两台的火电机组进行监测（监测对象超出两台，可基于接口扩展）。

系统通过接线端子与机组侧交互。

系统主能向主站上传状态信息或接受模拟频差测试数据。

系统具备控制、运算、分析等功能。

系统支持高速采集、快速运算、快速响应。

高分辨率显示，实现人机交互功能。

存储容量大，可存储扰动考核数据及扰动过程波形。

系统采用先进算法具备高等级安全性。

当系统频率发生偏移时，能进行一次调频响应。

系统可根据电网要求进行本地的定值修改。

具备一次调频在线主动功能。能够接受省调主站一次调频在线主动信号。

具备实时向主站反馈场站一次调频信号等功能。

具有日志记录，统计功能，可以查询一次调频动作次数，响应出力等信息。

四、系统软件介绍

“一次调频主动测试优化测试系统”测试软件出货前已安装至设备工控机内。工控机搭载Linux2018操作系统，测试软件采用LabVIEW2020开发。为了对机组一次调频过程进行直观的监测与考核，设计了功能完整、实用性强的一次调频监测软件系统。以系统程序设计原则为基础，设计了性能良好的子站系统，并设置了主控程序、采集程序、数据处理程序、数据存储读取程序通讯程序等功能模块。保证了“高内聚，低耦合”。

五、软件主要功能及架构

①电压、电流显示

②有功功率显示

③功率因素显示

④频率显示

⑤DI状态显示

⑥DO状态控制

⑦AO幅值控制
