空预器红外在线监测装置

一、产品概述

空预器红外在线监测装置可以实时监测空预器内部的运行状况，将画面实时传输到客户端，用户在客户端监测空预器内部运转情况。该装置配有应对紧急状况的安全设施——弹出结构，该部分设计可以保障装置在面对突发情况时及时从空预器内部弹出从而保好整个装置。该装置实现了高效安全可靠的对空预器内部实时监测，为空预器的正常运转增加了一层强有力的保证。

二、系统结构

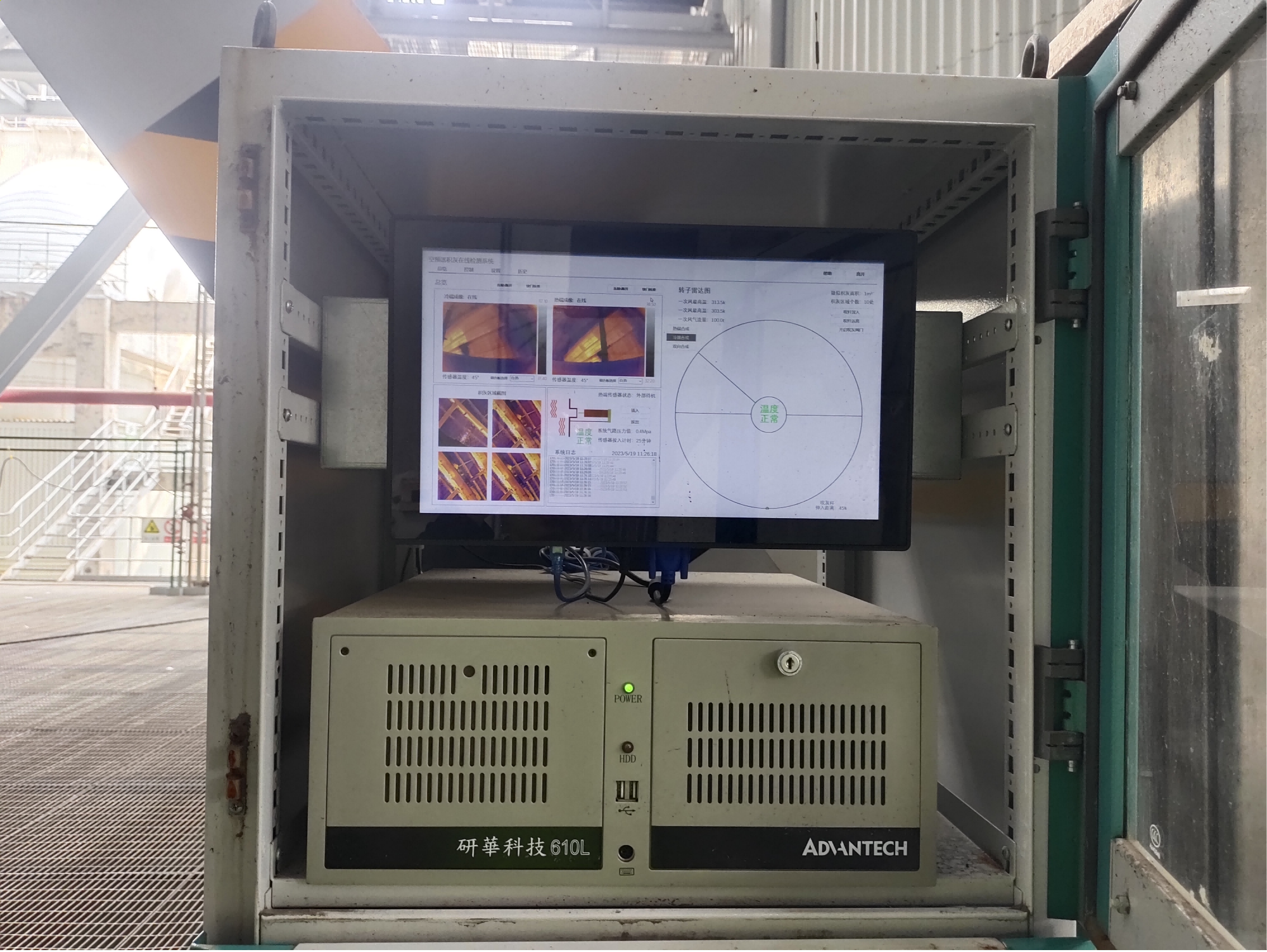

该系统使用在线式红外测温、数字图像处理和耐高温防护设计等技术，可以在空预器运行时的封闭空间内进行热场分布和洁净程度的分析，并输出转子堵灰区域的准确位置信息。该系统由红外热像仪、工业控制机、控制吹灰装置模块及远程人机交互模块等构成。


三、性能功能

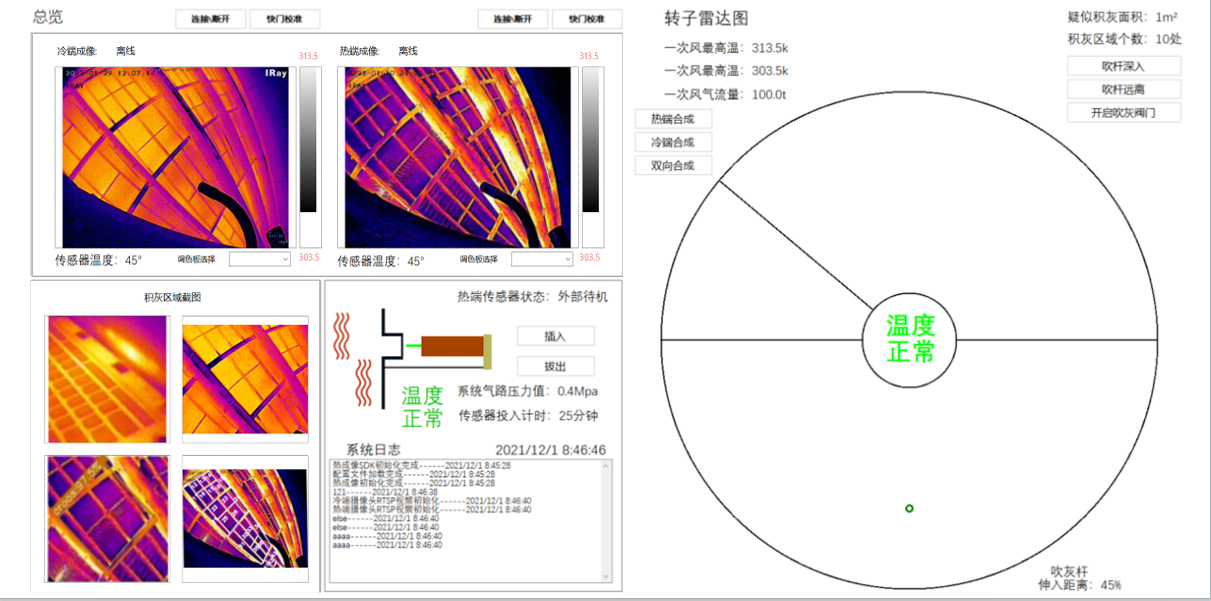

本装置的主要功能是监测空气预热器运转时转子的堵灰及发热程度，实现转子传传热面的实时健康监测。本装置通过红外摄像头对空气预热器转子进行直接拍摄呈像，并开发高性能人工智能版画算法，对转子热像图画面进行实时处理与故障分析，并发出堵灰和发热故障预警信息，对堵灰与发热区域进行定位，指导吹灰装置智能吹灰。该装置三大核心性能如下：

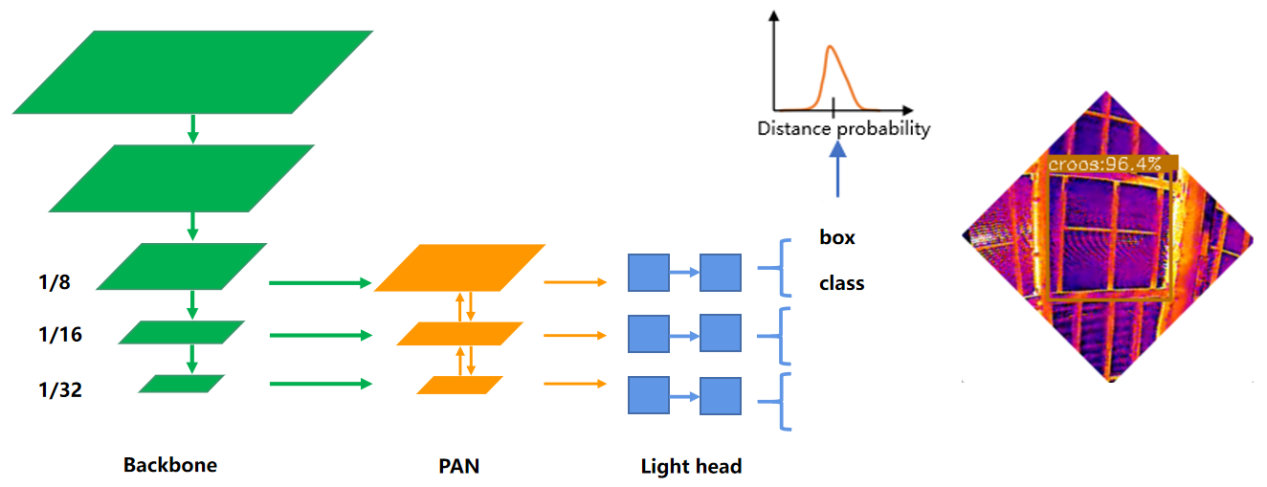

（1）高精度图像分析算法：基于深度卷积神经网络模型，实现转子网格的智能辨识，采用NanoDet模型实现了一个轻量级的一阶段检测算法，可以在低配置或移动设备上实时进行空气预热器转子网格的高精度检测，具有较低的部署成本。

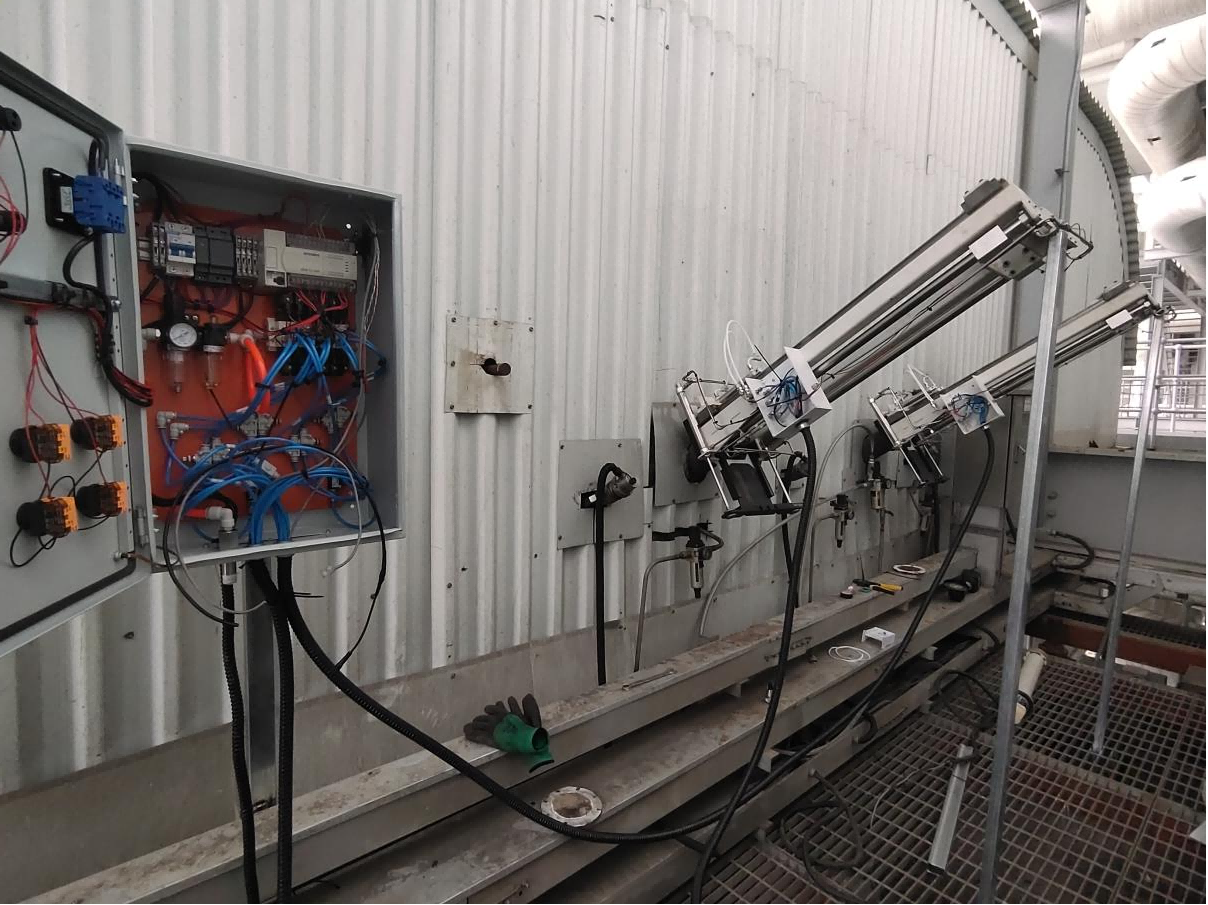

（2）优良的探头保护弹出系统：弹出系统有一传感器位于监测元件附近，在传感器监测到温度超过某一设定值时启动弹出装置，弹出系统上有多个运动原件，冷却系统连带着固定在冷却系统内部的监测系统一同被固定在弹出系统的连接部分，连接部分与其中一运动部分刚性连接在一起做同步运动，该运动部分得电向和空气预热器以外方向运动，带动整个冷却系统离开空气预热器内部，从而实现保护整体装置的功能。

弹出部分装配图

（3）堵灰故障评级与定点吹灰策略：利用NanoDet目标检测网络算法将最佳观测帧中的扇形区域内的网格一一划分出来，再通过图像分割算法提取故障区域，随即运用隶属度函数判别积灰堵塞的程度，并输出故障网格信息，达到吹灰阈值后即传递吹灰信号到吹灰器控制系统，从而完成故障识别到故障判定再到最后做出吹灰响应的全流程。
