电力变压器声纹监测系统

一、简介

声纹监测系统主要由声纹监测终端（全天候户外传声器、噪声采集分析单元、通信单元、供电系统、气象模块等）和声纹监测软件系统（服务器、数据库、服务器软件、WEB发布软件、APP软件等）组成。

二、主要技术参数

1. 输入电源:DC12V；

2. 传声器:自由场传声器，4-20mA恒流源供电，灵敏度50mv/pa；

3. A/D位数:24位；

4. 采样频率:48KHz；

5. 采样间隔:10min，可灵活设置；

6. 频率范围:20Hz-20KHz；

7. 动态范围:30dB-130dB；

8. 数据传输方式:4G无线传输；

9. 工作环境温度:-20℃~70℃；

10.防护等级:IP65，防雨，防风，防鸟停；

三、系统功能

1. 变压器噪声声压级监测；

2. 变压器噪声信号FFT分析；

3. 变压器声纹频谱分析；

4. 变压器噪声奇偶次谐波比、高频能量比重、频谱复杂度等声纹特征分析；

5. 配备声纹特征数据库，支持变压器历史声纹特征数据查询；

6. 支持监测数据结果xls格式导出；

7. 定性判断变压器运行状态，并实时显示与预警

四、产品外观

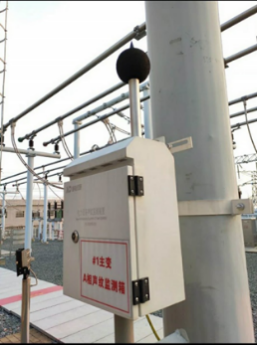

图 1 户外固定式监测终端

图2 数据分析平台
